冷冻电镜铜网C形卡环安装夹具
冷冻电镜铜网 C 形卡环安装夹具（C‑clip tool / Clipping Tool）是Autogrid 载网组装的核心专用工具🧑🏿‍⚕️，用于在液氮低温下将 C 形卡环精准压入 Autogrid 环槽👩🏿‍🚒，固定铜网。
一、工具类型与结构

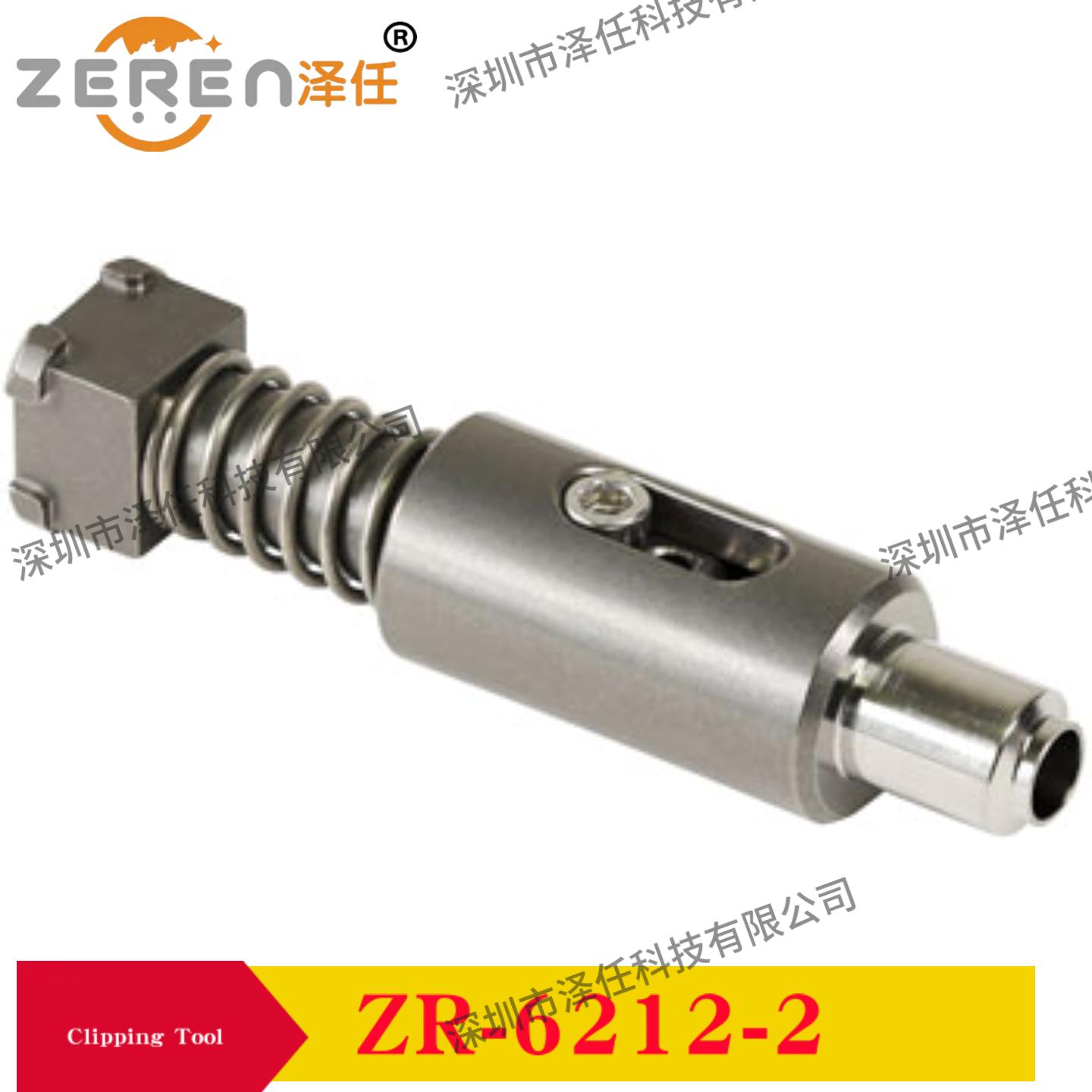

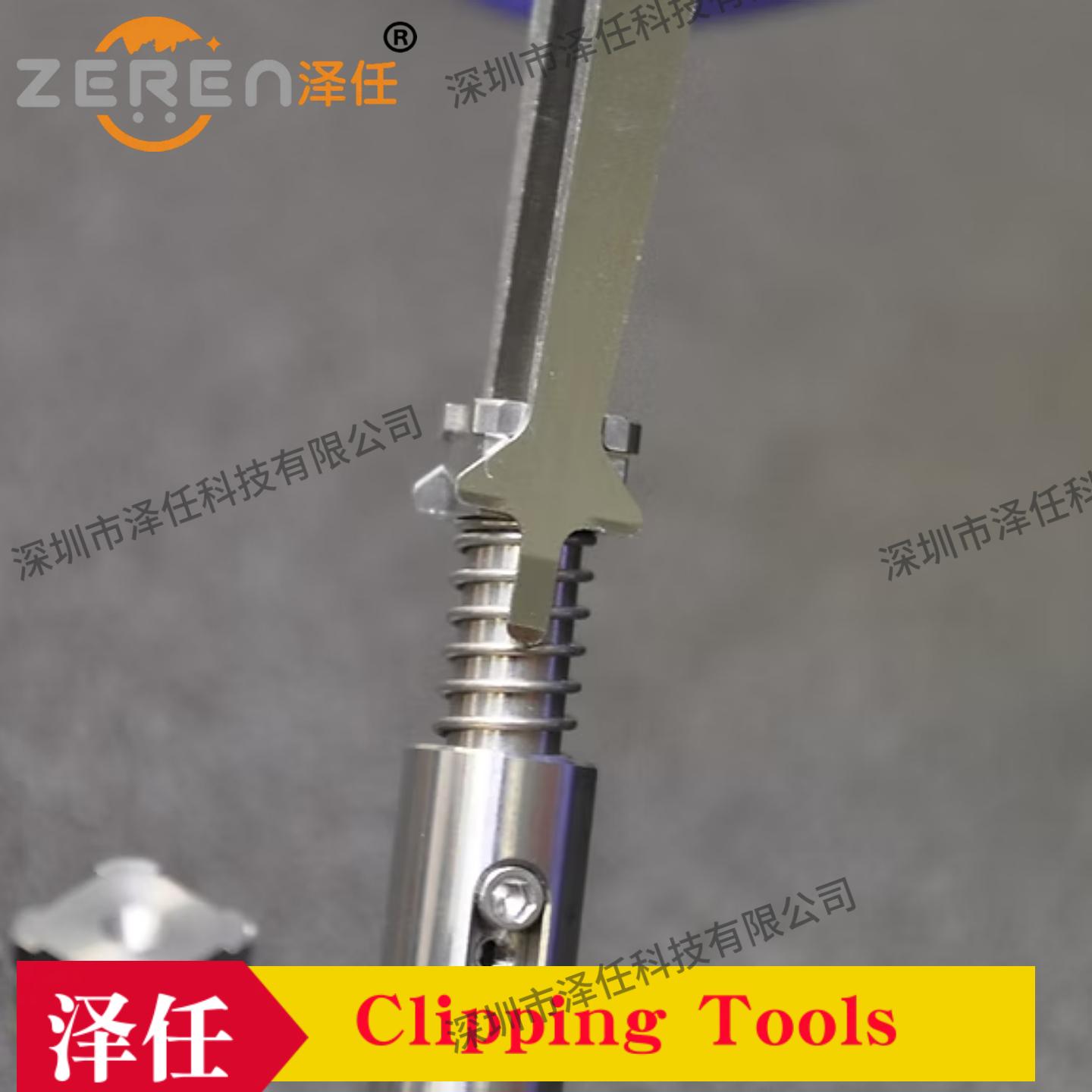

1. 主流笔式夹具（最常用）
结构👭🏼：笔状中空筒体、前端开口笔嘴、内置顶针 / 推杆🛎、后端按压帽🎅。
原理：笔嘴容纳 C‑clip☺️，按压推杆将 C‑clip 推出并撑开𓀎，卡入 Autogrid 环槽👳🏿。
品牌：Thermo Fisher（原厂）🥣、NanoSoft、MiTeGen、意昂5等。
特点👩🏽‍🚒：单次装 1 个 C‑clip；需液氮预冷🙋🏻‍♀️；与 Clipping Station 配套🍛。
2. 集中上样型（多 C‑clip 储存）
结构🍡：加长筒体、内置 C‑clip 堆叠腔🛝、连续顶出机构。
优势：一次装 5–10 个 C‑clip🦢，减少液氮中反复装夹，提升通量。

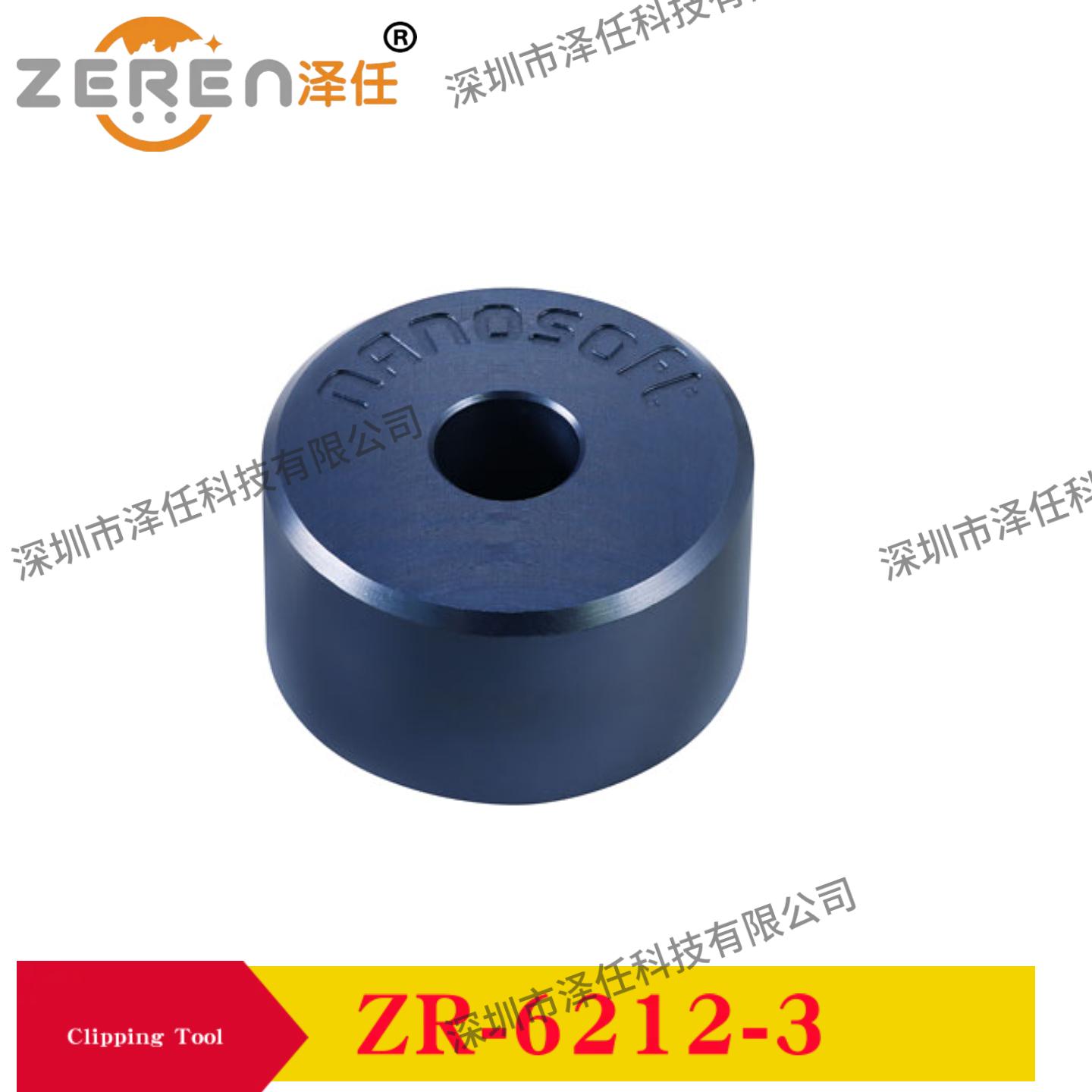

3. Clipping Station（安装工作站）
黄铜基座 + 定位槽 + 旋转盖板，提供低温稳定操作平台。
精准定位 Autogrid 环与铜网🧔🏼‍♂️，避免偏移与样品污染。
二、标准安装流程（NIH SOP）
预冷：夹具、镊子、工作站浸入液氮充分冷却。
装 C‑clip#️⃣：用精密镊子将 C‑clip 放入夹具笔嘴，确保无变形。
定位🕥：Autogrid 环放入工作站槽，铜网居中放置。
压入：夹具垂直对准，按压推杆，C‑clip 弹出并卡入环槽🕡。
检查🫵🏽：显微镜下确认 C‑clip 完全闭合、铜网无松动。
三、关键选型要点
兼容性：匹配 Autogrid 环外径（3.05mm）与 C‑clip 规格。
低温稳定性🙊：材质耐受‑196℃🏇🏼，无脆裂、无磁性干扰。
操作精度💪：笔嘴内径与 C‑clip 间隙小，推出顺畅不卡滞。
通量：单支 / 多支装，匹配实验规模⛹🏻。
四🪛、常见问题与解决
C‑clip 弹出偏移：夹具未垂直🔖、预冷不足🎖、C‑clip 变形。
铜网移位：Autogrid 环未放平🚶🏻、定位不准。
卡环断裂：用力过大、C‑clip 质量差、重复使用。
五、配套耗材
Autogrid 环（O‑ring）🧂🗻、C‑clip 卡环✊🏼、精密镊子、液氮杯🤴、载网盒





C形环安装笔
电镜载网卡环钳
Cryo‑EM铜网固定夹具
